“初登大伾山，山石漫漫，青苔遍野，青松指路，古寺連綿。
站在場地中環顧古寺林立的大伾山，我們深刻的感受到新建筑必然是一個配角，以一個低調的姿態融入到千年沉淀的歷史氛圍之中。”
?存在建筑-建筑攝影
緣起
2022年初夏，我們應邀參與“非遺點亮老家河南”的營造活動。對于河南的印象，有一望無際的麥田，有深沉的農耕文化，有沉淀千年的古樸氣質。懷著敬畏與期待，我們踏上了北上的列車，展開一場樸素的建筑營造。
?呂曉斌
大伾山位于河南省鶴壁市?？h，因有中國最早、北方最大的摩崖石刻大佛而聞名，山北有座始建于元代的觀音寺，院內古柏參天。每逢初一十五，上山祈福燒香的人們絡繹不絕?；鼐臀挥谟^音寺北側的懸崖邊，有座荒廢許久的平房，曾是游客們歇腳休憩的地方。業主希望在此處重新打造一處驛站，既給游客提供更好的游覽體驗，也希望建筑自身能夠起到宣傳當?shù)胤沁z文化與技藝的作用。
?呂曉斌
初來場地踏勘，發現大伾山實際高度 135 米，不是想象中的崇山峻嶺，而是一座平地突起的孤峰。整座山都由青石構成，拾階而上，清幽素雅，滿眼綠蔭。最令人印象深刻的便是這青石山體，基地附近沒有人工鋪設的道路，滿是山石本身的模樣。如此極具自然之勢的現狀，讓我們對建筑的氣質充滿期待。
?呂曉斌
?存在建筑-建筑攝影
站在場地中極目遠眺，穿越萬千思緒，最終聚焦在實際設計問題中。如何在歷史名山上打造一處展現非遺的空間？如何在基地中處理這極具自然之勢的山體變化？如何為游客最大化地打開北側視野？如何讓建筑與大伾山進行自然且低調的對話？
?存在建筑-建筑攝影
因場地著筆
基地原址的入口位于西側，相對隱蔽且狹窄，場地內僅有一個折線形體量的雙坡平房。在對基地的地勢與附近人流來向進行梳理后，將主入口布置在東側，剛好此處山體形態變化劇烈，形成了約 2 米的高差。結合著有序列感的入口階梯，我們希望建筑能夠以最振奮人心的姿態迎接上山的游客。
?呂曉斌
?存在建筑-建筑攝影
?存在建筑-建筑攝影
建筑沿用了原址的圍合式布局，采用柔和的條形體量，串聯起東西兩側入口空間，也為南側留足供人休憩的庭院空間。同時為了讓內部空間不會顯得逼仄狹長，我們在北側景觀視野最好的位置增設了一個小體量，與主體一氣呵成，讓建筑東入口的形態更為豐富，呈現一前一后，一高一低的狀態。體量的交接因不規則輪廓變得格外復雜，三條屋脊和一個陰脊交匯于一點，不僅數理關系上彼此相切連貫，高度變化也彼此不一，一方面是為了形態的豐富，另一方面也是為了排水的合理性。
?概念草圖
?呂曉斌

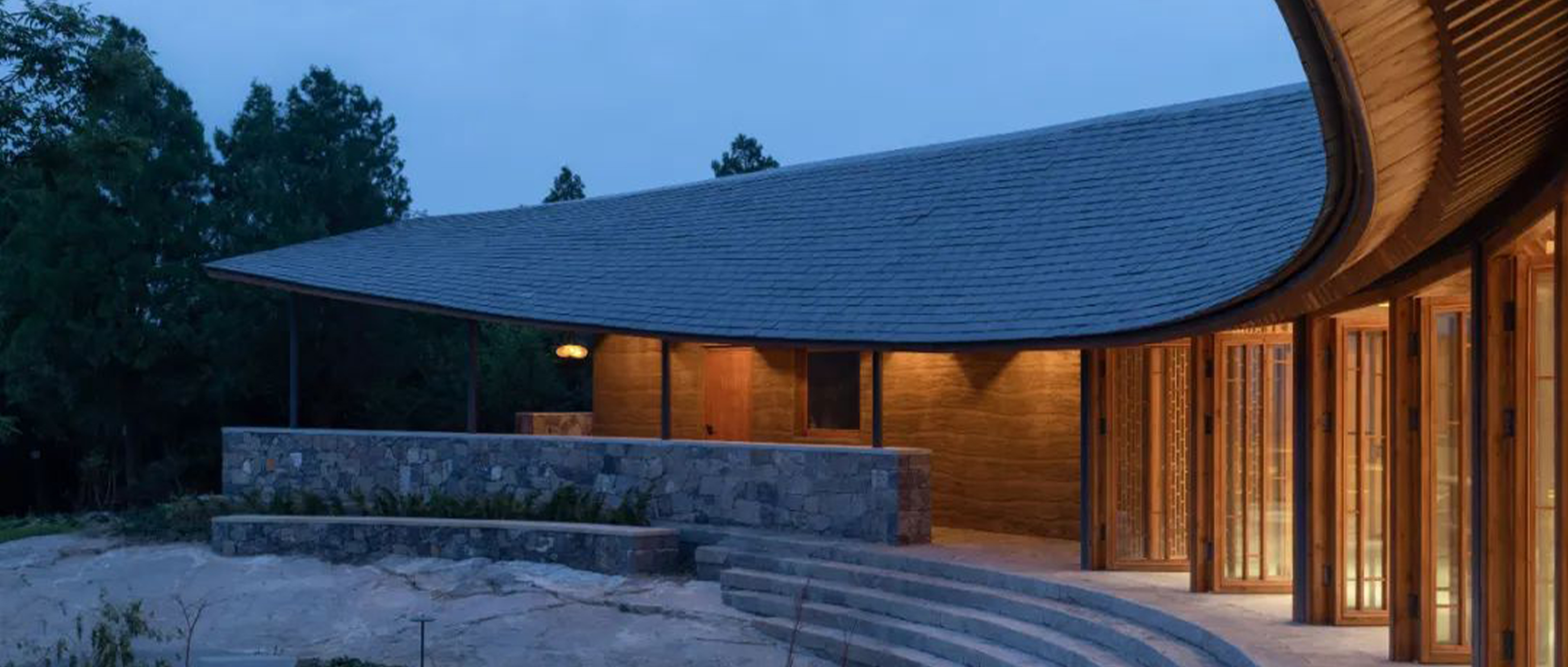

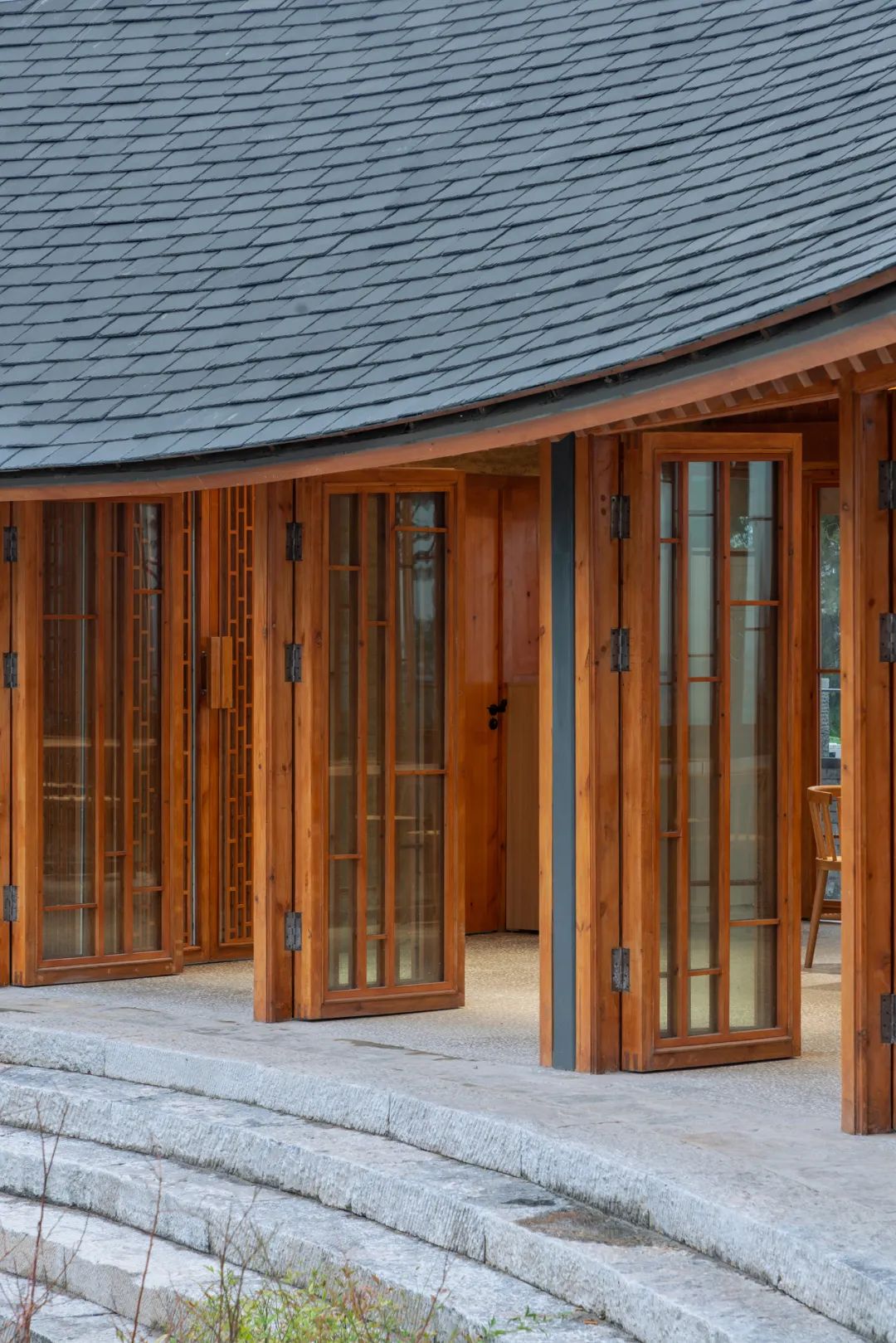

沿著主入口拾級而上，走過紅楓掩映的毛石景墻，便進入到開敞的休憩空間，南側是連續的實木門扇，透過古韻雅致的窗欞能直接看到室外的花園庭院。北側窗外是一覽無余的山景，推開門便來到了露臺上，站在這里憑欄遠眺，任由山風吹拂而過。
?存在建筑-建筑攝影
?呂曉斌

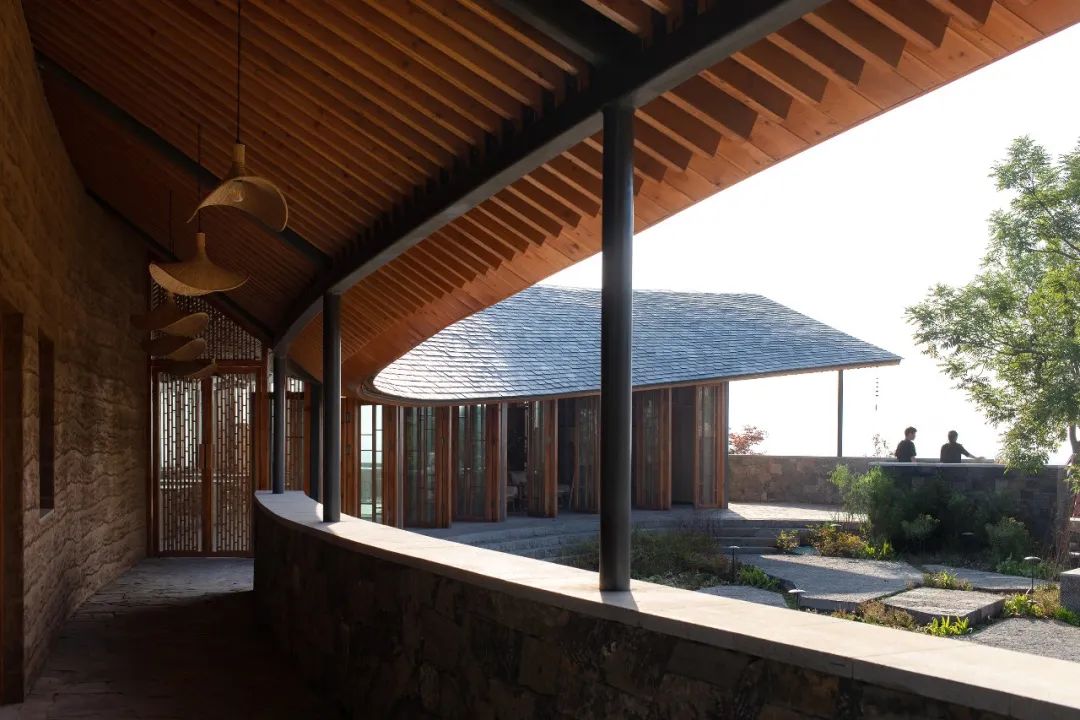

從次入口進入場地，則是另一種截然不同的體驗。穿過柏樹林間的條石臺階，沿著屋檐下的長廊緩步前行，左手邊是一堵肌理豐富的弧形夯土墻，右手邊則是視野開闊的庭院風光與半人高的毛石景墻，隨著視線逐漸壓低，人們便走進了驛站空間。長廊下的豐富體驗也弱化了夯土墻另一側的服務空間。
?呂曉斌
?呂曉斌
?呂曉斌
?呂曉斌
走進驛站室內，家具則是墻體的衍生。書柜、接待臺和置物架分別延續了墻體走勢，進一步表達了空間的限定方式。如果說屋頂是一個將設計元素統籌起來的要素，家具則是空間中的結構，用統一的語匯，描繪出不同的層次變化，從外走到室內，空間由封閉到逐漸通透，緩慢地將景觀場所過渡到了室內環境。
?呂曉斌
?存在建筑-建筑攝影
?呂曉斌
從山間消隱
縱觀場地全貌，建筑以一個低調的姿態呈現在這歷史名山之中，與旁邊觀音寺、八卦樓等百年古建相呼應。沿用周邊古建的坡屋面形式，主體結構采用現代營造手法，讓建筑形態更為輕盈。建筑延續了古建飛檐起翹的語匯，將東西兩個入口的檐口高度緩緩抬起，造入口之勢，中間則盡量壓低，剛剛不會碰頭。而山體走勢則相反，中間山石最高，往兩側逐漸降低，與建筑逆向而行，二者之間的張力愈發明顯。
?存在建筑-建筑攝影
?存在建筑-建筑攝影
為了能讓建筑更好的融于周圍環境中，建筑高度被精確控制，不高于觀音寺的山門，使其在古建面前呈現出低伏謙遜的姿態。同時在建筑材料的選擇上，建筑使用了許多當?shù)夭牧?，如太行山的青石，當?shù)毓沤ㄖ谐Ｓ玫姆栏?，帶有鄉土氣息的夯土墻，以及增加屋頂肌理的石板瓦。多重設計手法下的自然材料，能夠很大程度的體現出建筑隱匿于自然環境這一特點。
?存在建筑-建筑攝影
?呂曉斌
泥咕咕的傳承
這份委托是一個半命題任務書，業主希望建筑能夠起到宣傳當?shù)胤沁z的作用。在仔細翻閱當?shù)馗黜椃沁z介紹后，我們最終選擇了“泥咕咕”作為此次的主題。泥咕咕是一種民間泥玩，拿在嘴邊能吹出“咕咕”的聲音，以咕咕鳥為主要形象。它作為傳承千年的手工藝品，既能表現出手藝人的工匠傳承，也契合了建筑營造中的工匠精神。
?存在建筑-建筑攝影
?存在建筑-建筑攝影
我們希望能從建筑整體到細部體驗，都能讓人無時無刻的感受到非遺文化的滲透。在入口處，咕咕鳥石臺開門見山地傳遞著設計主題。在大面的夯土墻旁，能感受到當?shù)毓そ硨τ谀嗤恋乃茉?，如制作泥咕咕的手藝人般得心應手。在圍合的花園庭院中，布置的真假泥咕咕裝置一隅，像是瞥見山頂飛來一只咕咕鳥，輕盈地落在古寺旁。
?存在建筑-建筑攝影
?存在建筑-建筑攝影
值得一提的是，屋面采用了石板瓦這種與大地底色一致的材料，塑造一種飛鳥的輕盈感。水泥瓦，陶板瓦的色彩和機理選擇很多，但是最薄也有2厘米厚，石板瓦非常薄，邊緣有時候略有缺損，和山體的表面有著細節上恰如其分的相似。在施工過程中，我們與施工隊反復地確認了屋面的做法，檐口的出挑距離，天溝的排水方式，讓石板瓦材料盡量滿鋪在屋面而金屬收邊或者天溝則盡可能的小。一日之中，陽光從東邊移動到西側，屋面的瓦片隨時間變化泛起粼粼反光，好似鳥兒的飛羽般靈動。
?呂曉斌
扎根于大山
因為項目地處半山腰，特殊的地理位置給結構設計和施工作業帶來了不小的挑戰。大伾山山體是地質遺產，不能做深基礎開挖，所以每個柱位都做了單獨開挖，根據不同的巖層高度來進行基礎埋深計算?，F(xiàn)場對每個基坑進行拍照、編號、測量、計算，多次調整優化后，方才順利施工。最終基礎深淺各不相同，最淺處僅有300mm，最深則落在了2m深的懸崖邊上，整個基礎就像一個人的手指，長短合作才牢牢抓住了山體。
?繁星建筑工作室
?繁星建筑工作室

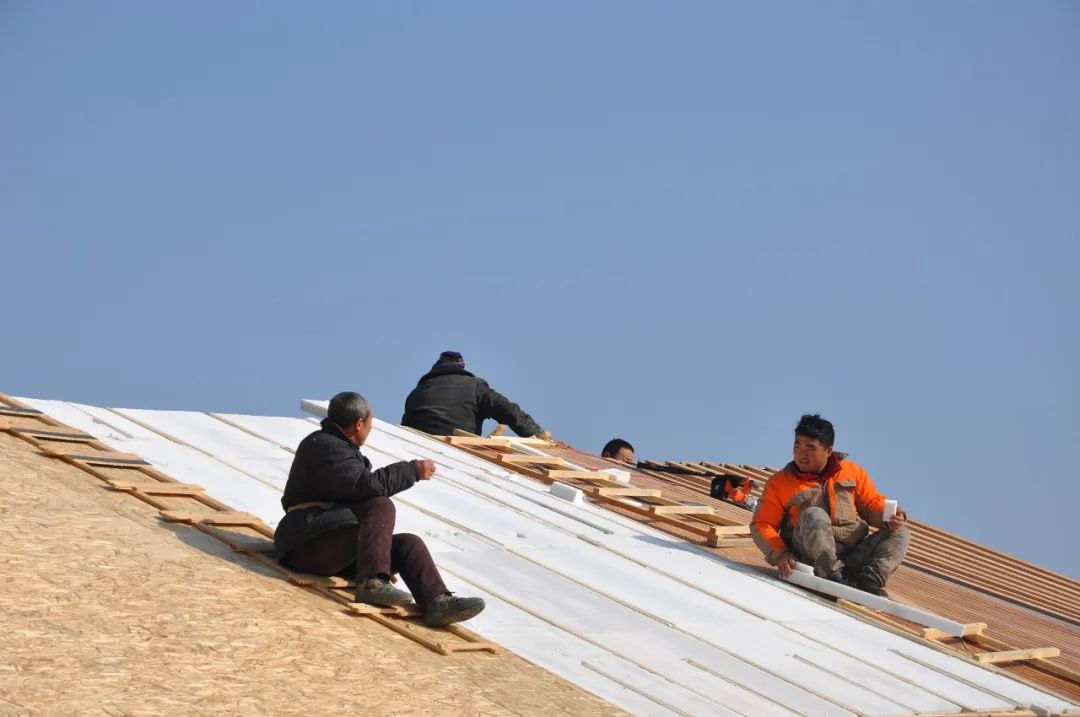

駐扎在大伾山上時，與施工隊現場討論解決了幾乎每一個設計環節。從最開始討論屋面的構造層次，到陰脊處的防水措施；從封檐板細部處理，到椽子與閘板的交接構造；從鋼結構的現場二次拉彎到石板瓦的模擬搭接，現場控制對一個項目的完成度起到至關重要的作用。
?繁星建筑工作室
?繁星建筑工作室
也是在駐場的這段時間，我們感受到當?shù)厥炙嚾说墓そ尘瘛４缛赖氖墓に?，毛石景墻每塊石材進行切割和密拼堆砌，實木門窗的安裝和制作，景觀木亭的木瓦片，這些工序都由他們來生產和安裝，摒棄了工廠批量化生產精確和精致，反而多了幾分手工感的細膩和變化。最終才建成了這座手工感濃厚的建筑。
?繁星建筑工作室
?繁星建筑工作室
感言
驛站從設計到施工落地運營經歷了整整一個春夏秋冬。初到大伾山是盛夏的時候，其山景之優美文化之厚重讓人動容。施工開始后，逐漸步入隆冬，其艱難的施工條件讓我們感受到了自然的粗獷堅硬與人工的細膩雕琢是一種既對峙又互補的兩股力量——我們既要尊重山體謹慎施工，又要利用山石為我所用。項目接近尾聲，已是春暖花開的時節，萬物復蘇，枝頭的新葉和建筑一樣開始散發出生機。迎接新的盛夏的是一個嶄新的大伾山。咕咕來儀是一個聯合了地方政府、施工隊、手藝人多方力量的建筑作品，許多人都為此付出了心血，希望最終投入運營后，它能成為一個文化平臺，持續地為宣傳地方非遺文化事業發光發熱。
-
項目圖紙
模型
區位圖
平面圖
立面圖
剖面圖
大樣圖
裝置平面剖面圖
軸測分析圖

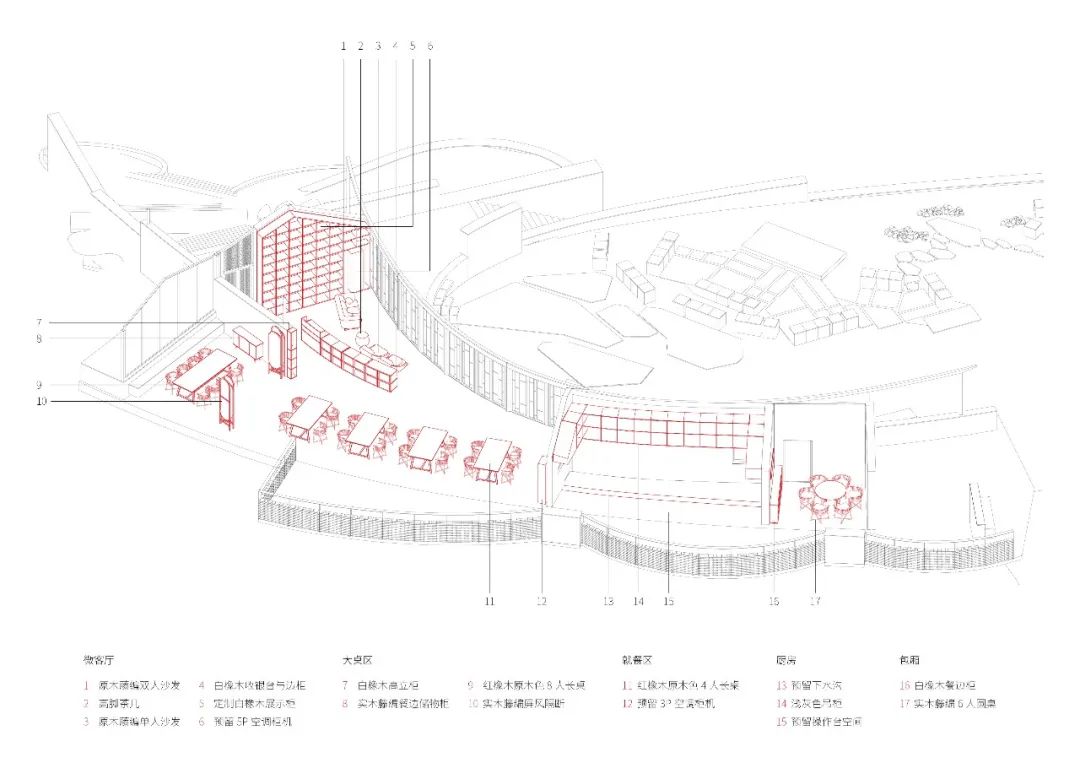

室內分析圖
-
項目信息
項目名稱：咕咕來儀，大伾山懸崖驛站
建筑設計：Galaxy Arch 繁星建筑工作室項目
完成年份：2023年5月
建筑面積：210㎡
項目地址：河南省鶴壁市?？h大伾山觀音寺北側山崖
主創建筑師: 季欣
建筑設計：季欣、葛加琪、陳超、席婷
結構設計：iStructure結構事務所 楊笑天、吳琨營
室內設計：季欣、葛加琪
景觀設計：汪治
標識設計：季欣、葛加琪
VI設計：鄒淙菲、陳浩翔
委托方: ?？h旅游發展服務中心
施工方: 河南正覺建筑工程有限公司
攝影師：呂曉斌、存在建筑-建筑攝影
